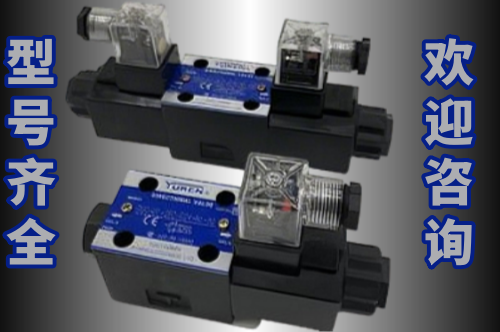

選擇適合的DSG-03系列電磁換向閥型號需綜合考慮系統壓力、流量需求、電壓匹配、接口類型、控制方式及環境適應性六大核心因素。以下是具體步驟和示例說明:
一、明確系統參數
工作壓力
DSG-03系列額定壓力為350bar,但需確保系統實際壓力≤電磁閥額定壓力(如系統壓力300bar,需選≥300bar的型號)。
示例:若液壓機系統壓力為320bar,需選擇DSG-03-3C6(額定壓力350bar)而非DSG-03-2B2(額定壓力210bar)。
流量需求
根據系統最大流量選擇閥的額定流量(通常需≥系統流量10%)。
示例:系統流量為50L/min,需選DSG-03-3C4(額定流量63L/min),而非DSG-03-2B2(額定流量25L/min)。
二、確定電壓規格
直流(DC):適用于電池供電或需要穩定電壓的場景(如移動設備)。
常見型號:DSG-03-3C2-D24(DC24V)、DSG-03-3C4-D12(DC12V)。
交流(AC):適用于工業電網供電場景(如工廠設備)。
常見型號:DSG-03-3C2-A220(AC220V)、DSG-03-3C6-A110(AC110V)。
交直流通用:如RQ系列(AC→DC轉換),適用于電壓波動大的環境。
三、選擇接口類型
板式連接(N1/N2):適用于緊湊型系統,安裝方便(如DSG-03-3C2-D24-N1)。
管式連接(L1/L2):適用于長距離管道連接(如DSG-03-3C6-DL-A220-L1)。
特殊接口:如疊加閥接口(需配合疊加閥板使用),適用于模塊化設計。
四、匹配控制方式
單電磁鐵控制
適用于簡單換向需求(如單作用缸控制)。
型號示例:DSG-03-2B2-D24(單電磁鐵,二位四通)。
雙電磁鐵控制
適用于需要獨立控制兩個方向(如雙作用缸控制)。
型號示例:DSG-03-3C4-D24(雙電磁鐵,三位四通)。
先導式控制
適用于高壓或大流量系統(如DSG-03-3C6-DL-A220,帶阻尼調節功能)。
五、考慮環境適應性
溫度范圍
普通型號:-20℃~+80℃。
低溫型號(如DSG-03-3C2-D24-LT):可適應-40℃環境。
高溫型號(需特殊密封):可適應+120℃環境。
防護等級
普通型號:IP65(防塵防水)。
防爆型號(如DSG-03-3C4-D24-EX):適用于易燃易爆環境。
介質兼容性
普通型號:適用于礦物油、水乙二醇等。
特殊介質型號(如DSG-03-3C2-D24-PH):適用于磷酸酯液壓油。
六、示例選型流程
場景:為一臺壓力300bar、流量40L/min的液壓機選擇電磁閥,電源為AC220V,需雙電磁鐵控制。
壓力匹配:選額定壓力≥300bar的型號(如DSG-03-3C4或3C6)。
流量匹配:選額定流量≥44L/min的型號(DSG-03-3C4額定63L/min)。
電壓匹配:選AC220V型號(DSG-03-3C4-A220)。
控制方式:選雙電磁鐵型號(DSG-03-3C4-A220)。
最終型號:DSG-03-3C4-A220(三位四通、雙電磁鐵、AC220V、額定流量63L/min)。
七、注意事項
避免超壓使用:系統壓力波動可能導致閥體損壞。
電壓穩定性:交流電壓波動需≤±15%,直流≤±10%。
定期維護:每500小時檢查密封件,每2000小時更換液壓油濾芯。
如需進一步優化選型,可提供具體參數(如系統壓力、流量、電源類型、控制需求等),可生成定制化選型報告。
